Reti & Sicurezza
Costruire un cavo, normative 568A e 568B

Le norme 568A e 568B sono relative ad 'impiantistica in U.S.A. e impiantistica Europea.
Sono norme per la realizzazione delle connessioni fisiche della rete ethernet con cavi categoria 5, individuano la colorazione delle coppie ed il loro corretto utilizzo.
E' importante non usare materiale che fa riferimento a una diversa norma durante le realizzazione.

Norma 568A - Utilizzata in Italia
pin 1 = Bianco/verde
pin 2 = Verde
pin 3 = Bianco/arancione
pin 4 = Blu
pin 5 = Bianco/blu
pin 6 = Arancione
pin 7 = Bianco/marrone
pin 8 = Marrone

Norma 568B
pin 1 = Bianco/arancione
pin 2 = Arancione
pin 3 = Bianco/verde
pin 4 = Blu
pin 5 = Bianco/blu
pin 6 = Verde
pin 7 = Bianco/marrone
pin 8 = Marrone

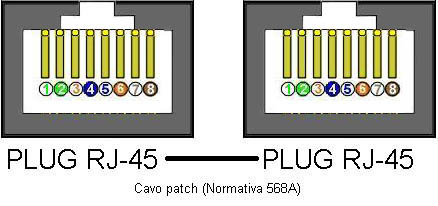

Realizzazione di un cavo Patch
(Da utilizzzare per la connessione di più computer mediante un Hub/Switch)
Per realizzare un cavo patch (dritto) è necessario costruire il cavo secondo l'opportuna normativa, utilizzando lo stesso schema per entrambi i plug RJ45, il cavo realizzato secondo la normativa 568A avrà quindi questo schema:

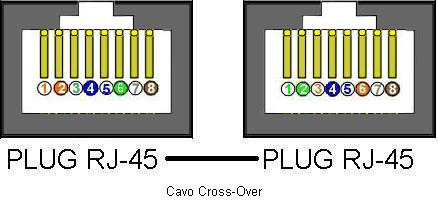

Realizzazione di un cavo Cross-over
(Da utilizzzare per la connessione diretta di due soli computer)
Per realizzare un cavo cross-over (incrociato) è necessario costruire il cavo scambiando le coppie bianco/verde - verde; bianco/arancione - arancione, in pratica è necessario seguire la normativa 568A su un plug e la normativa 568B sull'altro plug, il cavo realizzato avrà quindi questo schema:



Pubblicato da: Daniele Iunco il 05/03/2004 -  Visualizza versione stampabile
